Система нивелирования MOBA на асфальтоукладчике: от проводов до ровного полотна
Опубликовано: 11.06.2026
Система нивелирования MOBA работает корректно только тогда, когда датчики, кабели и блоки управления совместимы между собой. Для первичной сверки удобно использовать каталог ВМИГ76, а затем уточнять конкретный разъём, длину кабеля и тип датчика.
Базовый принцип: что вообще делает нивелировка
Задача любой системы автоматического нивелирования на укладчике — держать рабочий орган (щит или плиту) на заданной высоте с точностью до миллиметров, независимо от того, что происходит под гусеницами. Оператор не может визуально контролировать уклон с такой точностью, особенно при двух- или трёхполосной укладке. MOBA решает это через непрерывную обратную связь: датчик считывает отклонение, блок управления обрабатывает сигнал и даёт команду на гидравлику, которая поднимает или опускает сторону укладчика.
Всё. Никакой магии. Но именно в деталях реализации кроются те самые проблемы, на которых ломаются сроки и срываются бюджеты.
Из чего состоит комплект
Типовая конфигурация MOBA на асфальтоукладчике включает несколько ключевых узлов:
- Датчики положения — это «глаза» системы. Чаще всего используются ультразвуковые или лазерные сенсоры, которые направлены на натянутую струну, стенку или специальную рейку.
- Блок управления — панель с дисплеем, куда выводятся текущие значения уклона и высоты. Именно здесь оператор задаёт параметры.
- Электромагнитные клапаны — встраиваются в гидравлическую линию укладчика и физически управляют подачей масла в цилиндры подъёма.
- Кабельная разводка и крепёж — самая незаметная, но часто самая проблемная часть комплекта.
Важно понимать, что MOBA — это не отдельный прибор, а система, которая интегрируется в гидравлику конкретного укладчика. Установка на Vogele и на Dynapac будет отличаться переходными кронштейнами и схемой подключения клапанов.
Три режима работы и когда они применяются
Работа по струне
Классический вариант для основного слоя. Параллельно направлению движения укладчика натягивается стальная проволока с заданным уклоном. Датчик скользит по струне и отслеживает высоту. Метод проверенный, но требующий аккуратности: струну нужно натягивать с усилием около 80–100 Н, иначе она провиснет между опорами, и датчик будет считать ерунду. Расстояние между опорами — обычно не более 7–8 метров. На ветру струна вибрирует, и это напрямую отражается на поверхности.
Работа по скользящей балке
Для финишных слоёв струну не используют — от неё остаются следы на свежем асфальте. Вместо этого ставят длинную алюминиевую балку (от 6 до 18 метров), которая опирается на независимые опоры впереди укладчика. Балка «усредняет» неровности основания, и датчик считывает с неё сигнал. Чем длиннее балка — тем плавнее укладка, но тем сложнее её транспортировать и обслуживать на стеснённых участках.
Работа по лазерной или 3D-схеме
Самый продвинутый вариант, когда на площадке стоит лазерный ротатор или используется система машинного управления с цифровую моделью рельефа. Укладчик получает сигнал не от физической струны, а от луча или от приёмника GPS/ГЛОНАСС. Это позволяет отказаться от разбивки вообще, но стоимость такого комплекта возрастает в несколько раз, и оправдано это только на крупных объектах с высокой плотностью инженерных коммуникаций под полотном.
Типичные ошибки при эксплуатации

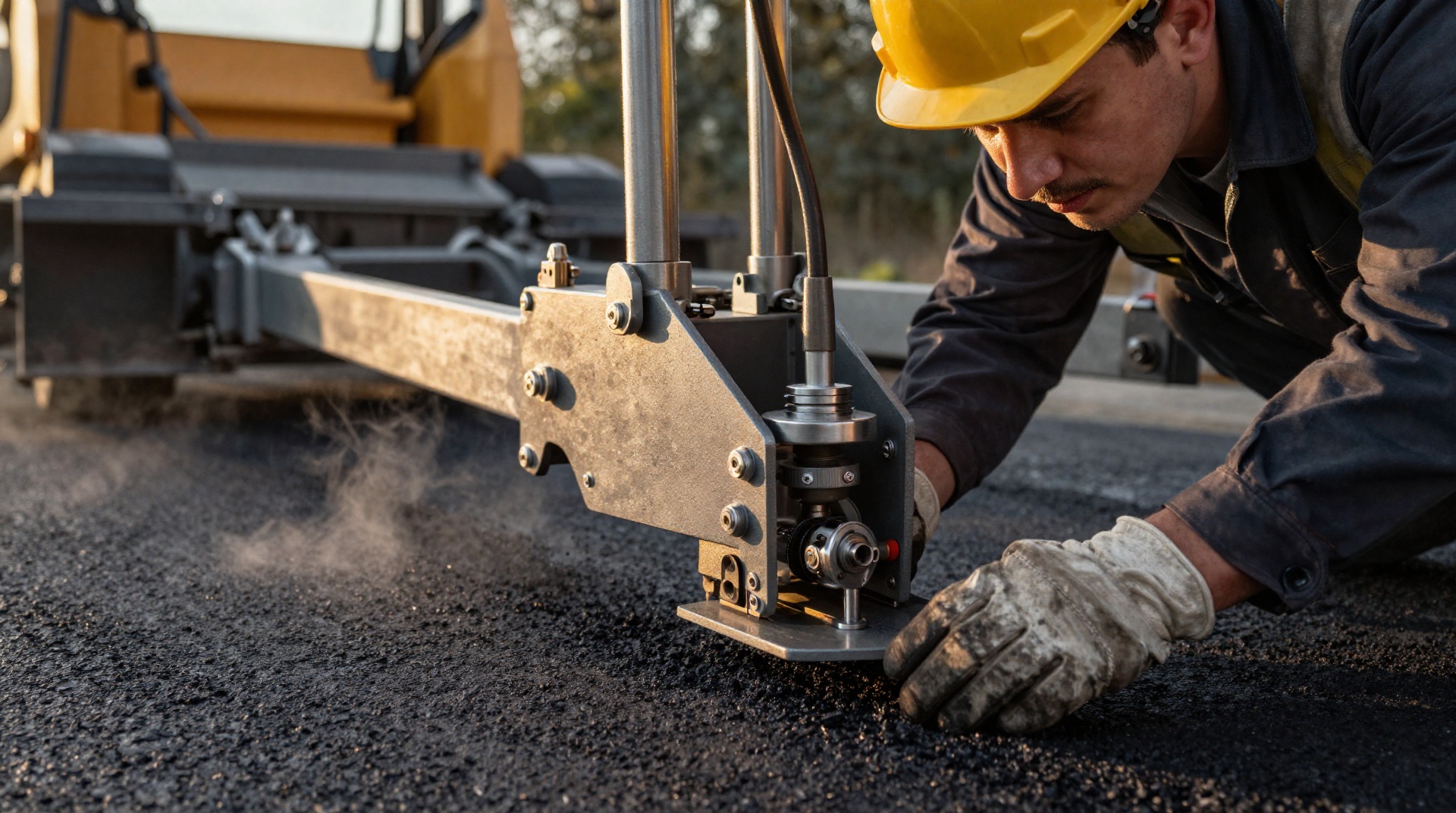

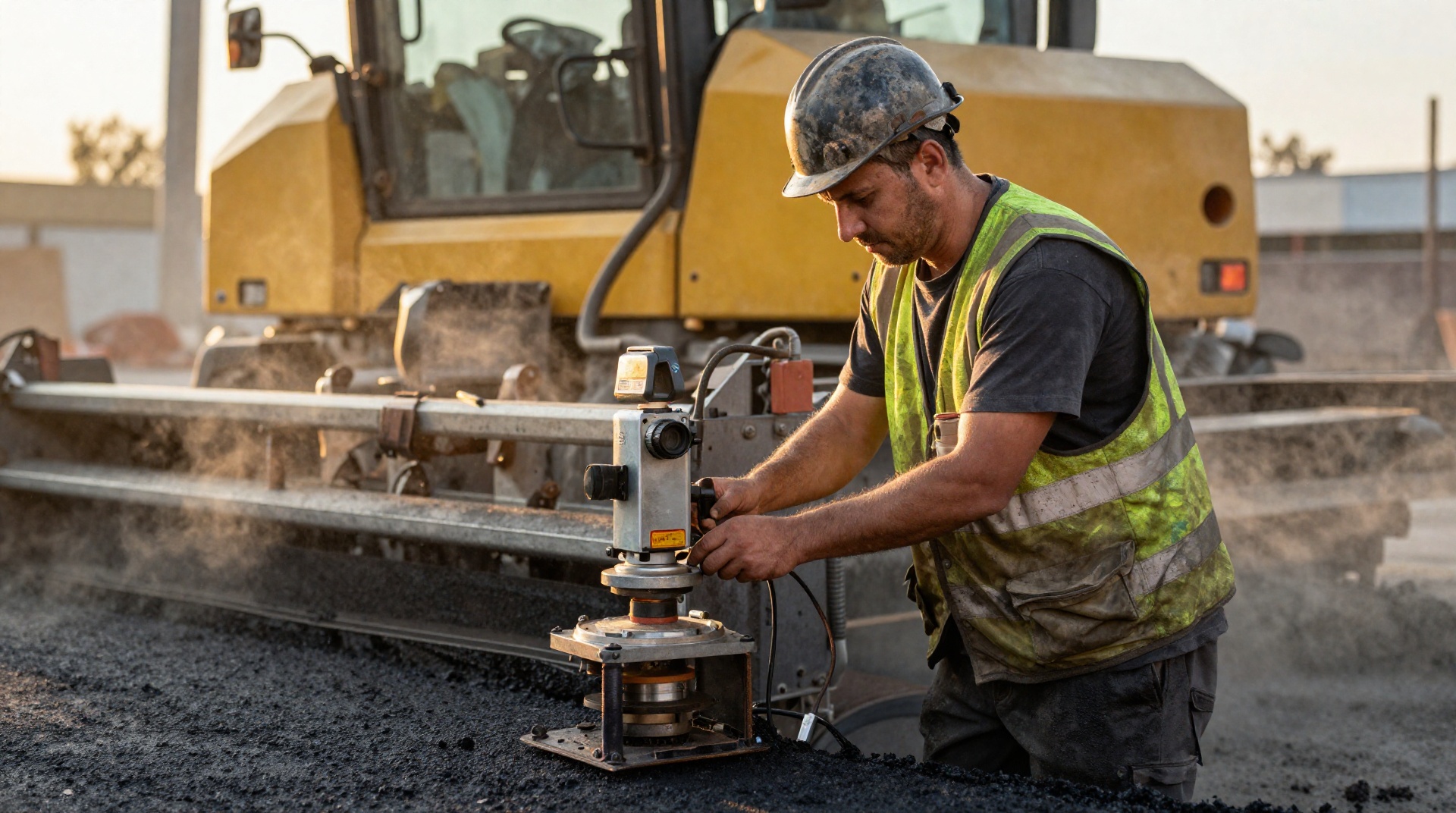

Самая частая проблема — неправильная калибровка датчиков после транспортировки. Укладчик переехал с базы на объект, кронштейны чуть сместились от вибрации, а оператор не проверил нулевую точку. Результат — слой уложен с систематическим отклонением, которое обнаруживается только после прохода нивелира.

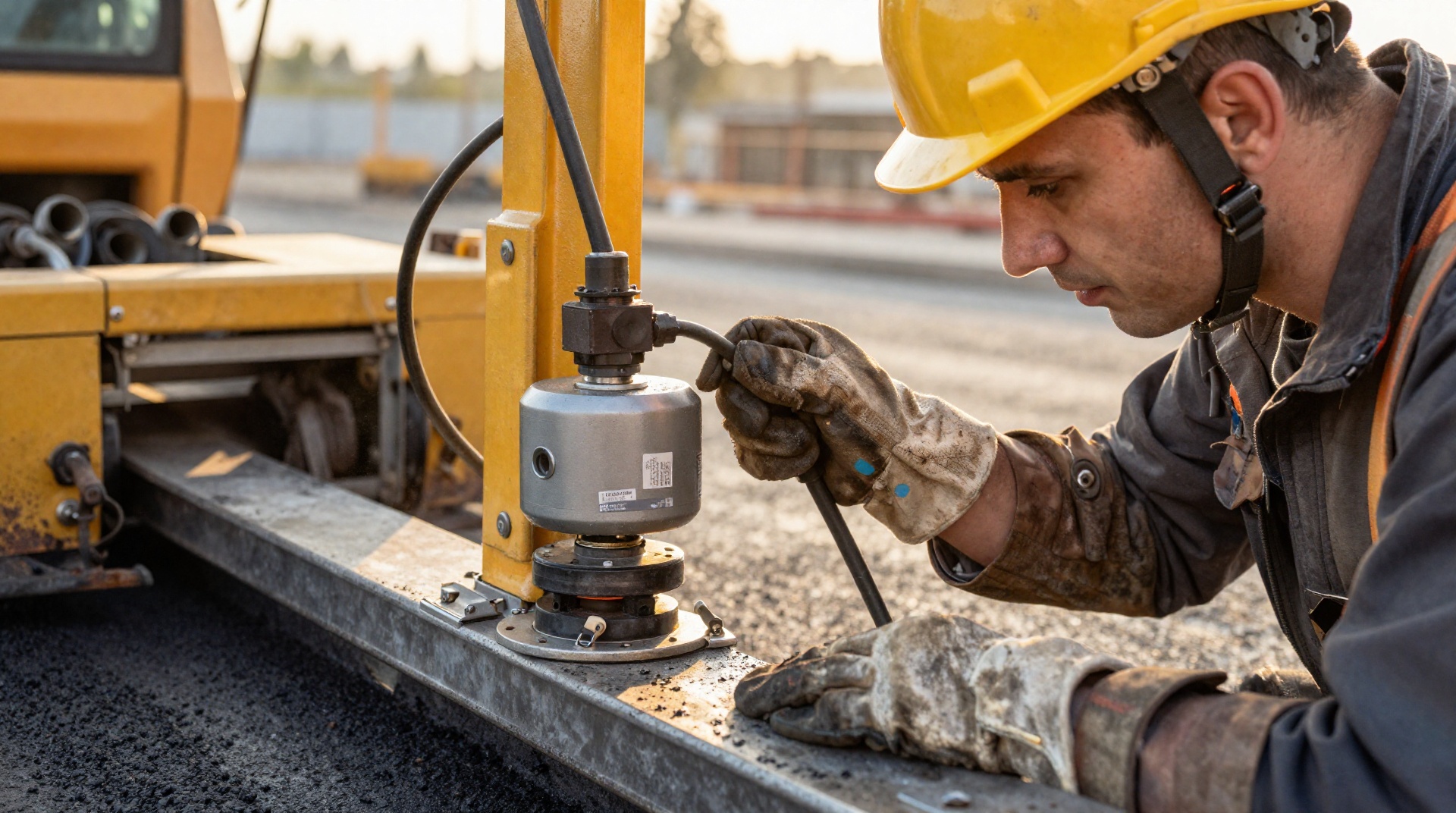

Вторая ошибка — игнорирование состояния крепёжных элементов. Ультразвуковой датчик, который болтается на кронштейне с люфтом в 2–3 миллиметра, будет генерировать шум в сигнале. Гидравлика будет дёргаться, и на покрытии появятся микроволны. Это не всегда видно глазу, но геодезическая рейка это зафиксирует.
Третья — работа с грязными датчиками и линзами. Асфальтобетонная пыль оседает на всё. Лазерный датчик с замасленной линзой начинает «терять» луч, система уходит в ручной режим, а оператор может этого не заметить сразу.
Когда MOBA имеет смысл, а когда — перебор
Для подрядчика, который работает на ямочном ремонте и локальных участках по 50–100 погонных метров, полноценный комплект MOBA — это неоправданные затраты. Опытный машинист с хорошим глазом и рабочей реперной системой справится с задачей быстрее, чем бригада будет разбивать струну и калибровать оборудование.
Другое дело — магистральные участки, городские артерии, аэродромные покрытия. Здесь без автоматического нивелирования качество получить практически невозможно. Допуски по ровности (допустимая высота неровностей по трёхметровой рейке — 2–3 миллиметра) руками не выдерживаются. MOBA окупается на первом же километре, когда не приходится переделывать слой из-за недопустимой колеи.
Что проверить перед покупкой б/у комплекта
Вторичный рынок систем нивелирования довольно активен, и цена б/у MOBA может быть в два-три раза ниже новой. Но есть несколько моментов, которые нужно проверить обязательно:
- Совместимость блока управления с версией прошивки и типом датчиков. Старый блок может не работать с новыми ультразвуковыми сенсорами без обновления.
- Состояние кабелей. Треснувшая оплётка на гидравлическом шланге — это потеря жидкости. Треснувшая оплётка на кабеле датчика — это потеря сигнала в самый неподходящий момент.
- Наличие переходных кронштейнов под конкретную модель укладчика. Универсальных кронштейнов не существует, и изготовление на заказ может съесть всю экономию.
Итог без красивых слов
Система нивелирования MOBA — это инструмент с чёткой областью применения. На серьёзных объектах она не роскошь, а необходимость. На мелких — лишняя сложность. Главный фактор успеха — не бренд на коробке, а то, насколько аккуратно система установлена, откалибрована и обслуживается в процессе работы. Ровное покрытие получается не потому, что стоит дорогой немецкий блок, а потому, что струна натянута правильно, датчик закреплён жёстко, а оператор понимает, что именно происходит на панели перед ним.
